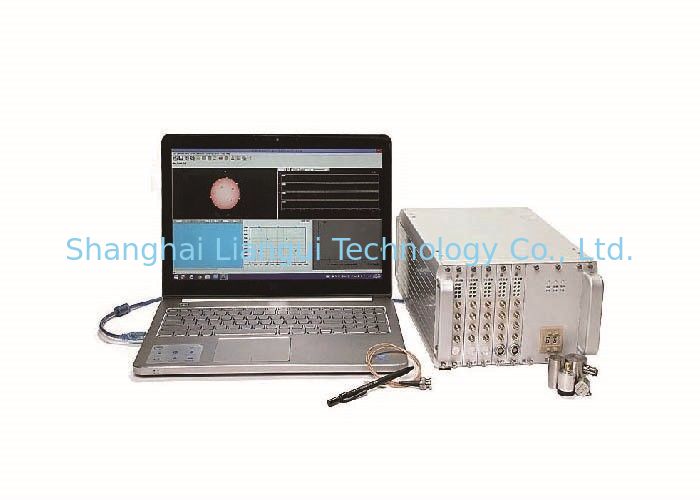

อุปกรณ์ทดสอบ NDT ระบบปล่อยเสียงด้วยการ์ดโมดูลเครือข่าย

ความถี่ในการได้มา

ความถี่การรับสูงสุดคือ 10M dolt/s อัตราการสุ่มตัวอย่างสามารถปรับได้อย่างต่อเนื่อง และแต่ละช่องสามารถตั้งค่าแยกกันได้

ความแม่นยำในการได้มา

16- บิต

อัตราการถ่ายโอนข้อมูล

อัตราการถ่ายโอนข้อมูลสูงสุดของอินเทอร์เฟซ USB3.0 เดี่ยวสูงกว่า 300MB/S อัตราการถ่ายโอนข้อมูลสูงสุดของอินเทอร์เฟซ USB3.0 สองอินเทอร์เฟซแยกกันสูงกว่า 600MB/S

การได้มาซึ่งความต่อเนื่องรูปคลื่น

ความถี่ในการได้มา10M/S, ความแม่นยำ 16 บิต, การได้มาซึ่งคลื่นต่อเนื่อง 15 ช่อง

การได้มาซึ่งข้อมูลของช่องทางกว้าง

ความถี่ในการได้มา:10M/S ความแม่นยำ 16 บิต ข้อมูล

การได้มาซึ่ง 200 ช่อง การจัดเก็บข้อมูลจะไม่สูญหาย

ปริมาณช่องของบัตรการได้มา

การ์ดการซื้อแต่ละใบมีสี่ช่องแยกจากกัน

พื้นที่จัดเก็บความจุของการซื้อบัตร

1 GB สำหรับแต่ละการ์ดที่ได้มา

กรณีการได้มา

เคสเครื่องพื้นฐานสองชนิด: 20 ช่อง, 48 ช่อง

การขยายช่องทาง

หลายกรณีสามารถเรียงซ้อนและสร้างระบบ AE 200 ช่อง แต่ละกรณีสามารถใช้เป็นเครื่องโฮสต์อิสระ

การประมวลผลสัญญาณ AE

แต่ละฮาร์ดดิสก์ของการ์ดที่ได้มาได้รับพารามิเตอร์ AE ในลักษณะเฉพาะ สามารถแยกข้อมูลได้แบบเรียลไทม์ สามารถตั้งค่าช่องสัญญาณได้อย่างอิสระ

ความยาวของการได้มา

ของรูปคลื่น

ความยาวการรับสัญญาณสูงสุดของรูปแบบคลื่นเดียว อัตราการสุ่มตัวอย่างของแต่ละช่องสามารถเข้าถึง 128k ในเวลาเดียวกัน นอกจากนี้ยังสามารถตั้งค่าช่องสัญญาณได้อย่างอิสระ

ความถี่ตอบสนอง

1kHz-2.5MHz (ความกว้างของแบนด์ -3dB)

ตัวกรองอนาล็อก

20kHz, 100kHz, 400kHz สามตัวกรองความถี่ผ่านสูง, 100kHz, 400kHz, 1200kHz สามตัวกรองความถี่ต่ำผ่าน ลูกค้าสามารถเลือกชุดค่าผสมที่แตกต่างกัน สามารถตั้งค่าทีละตัวได้อย่างอิสระ

ตัวกรองดิจิทัลตามเวลาจริงของฮาร์ดแวร์

พารามิเตอร์ของ direct-pass, direct-pass, high-pass, low-pass, ban-pass และ band-hinder สามารถตั้งค่าแบบสุ่มระหว่าง 0kHz-2MHz

ช่วงไดนามิก

84.3dB

ช่วงสัญญาณสูงสุด

100dB (ใช้ปรีแอมป์ 40dB เอาต์พุตเซ็นเซอร์คือ 100 mAh)

อิมพีแดนซ์อินพุต

50โอห์ม

พารามิเตอร์ AE

เวลาที่มาถึงเกณฑ์, เวลาที่มาถึงขนาดสูงสุด, แอมพลิจูด, จำนวนเสียงเรียกเข้า, ระยะเวลา,พลังงานสัมพัทธ์, พลังงานสัมบูรณ์, ความเข้มของสัญญาณ, จำนวนที่เพิ่มขึ้น, เวลาที่เพิ่มขึ้น, RMS, ASL, เฟสเริ่มต้น, 12 พารามิเตอร์ภายนอก, ศูนย์กลางความถี่, ความถี่ขนาดสูงสุด, 5 บางส่วนสเปกตรัมพลังงาน,ความถี่เดิม,ความถี่ดังก้อง,ความถี่เฉลี่ย

เอาต์พุตที่น่าตกใจ

เอาต์พุตหลักส่งสัญญาณควบคุมที่น่าตกใจผ่านสวิตช์และไฟ

ขนาดเคส

ขนาดเคสสี่ช่อง:125มม×125มม×50มม. (ยาว×กว้าง×สูง)

ขนาดเคส 20 ช่อง: 308มม×225มม×133mm(ความยาว×กว้าง×สูง)

ขนาดเคสสี่สิบแปดช่อง: 308มม×225มม×133mm(ความยาว×กว้าง×สูง)
